Hoe stel ik een compressor regeling in met een MH300 frequentieregelaar

Energiebesparing van een koelcompressor

Door het aansluiten van een frequentieregelaar op een koelcompressor kun je de koelcapaciteit aanpassen aan de koelvraag van het systeem. Hierdoor kan aanzienlijk energie bespaard worden. Door het toerental van de compressor te variëren op basis van de gevraagde koeling,  wordt stabiele systeemdruk gecreëerd. Hierdoor worden ook de onderhoudskosten beperkt.
Doordat met een frequentie regelaar het toerental van de compressor hoger dan de netfrequentie kan worden geregeld, kan in veel gevallen de koelcapaciteit van de compressor worden vergroot met ca. 20 %.

Basis aansluitingen

Hieronder enkele belangrijke instellingen om een Compressor regeling op basis van druk mogelijk te maken.  Het is van belang welke druk sensor wordt toegepast; 0-10volt of 4-20mA en tweedraads of driedraads. Meest voorkomend is 4-20mA in tweedraads uitvoering.

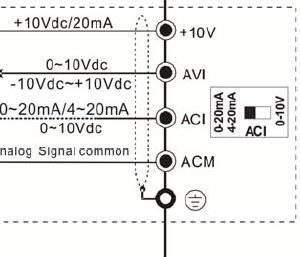

1. Sluit voeding van de sensor aan op +10V en de signaal zijde aan de ACI.

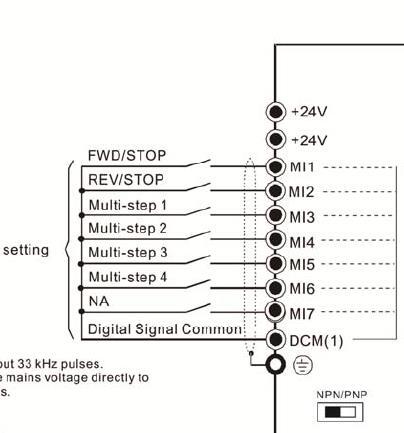

2. Maak een start signaal tussen de DCM en Mi1.

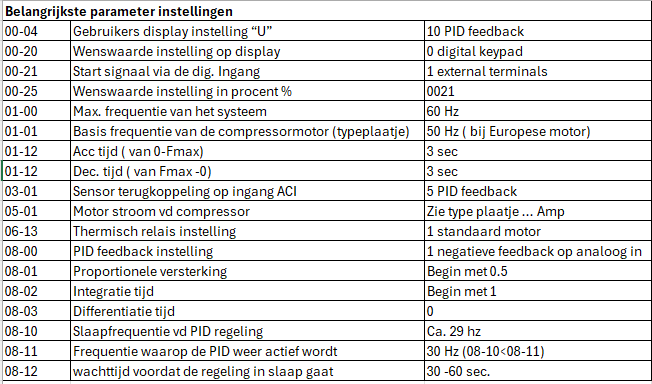

Instellingen

Voor het op druk regelen van een systeem geef je een wenswaarde in waarmee het systeem bepaalt waarop geregeld moet worden. Via de druksensor wordt de werkelijke systeemdruk teruggekoppeld. De frequentieregelaar probeert met het aanpassen van het toerental van de compressor de druk aan te passen aan de wenswaarde.

De meest gebruikte methode is de wenswaarde op het display van de drive instellen. De MH300 heeft geen tekst display, je werkt daarom in Hz of in %. Bij een drukregeling werkt % het meest praktisch.

• Zet 00-25 op 0021. De waarde F in het display wordt dan % van 0-100.0 Je kun de wensdruk instellen tussen 0-100.0 procent( is 0- max. sensor druk).
• Zet parameter 03-01 op 5 zetten( PID feedback) om de sensorwaarde in de PID te krijgen.
• Zet 00-04 op 10 ( PID feedback monitor) in het User defined display. Je kunt op deze manier de sensorwaarde monitoren.
• Activeer de PID werking (08-00). Bij een compressor wil je dat het toerental toeneemt als de teruggekoppelde waarde lager is dan de wenswaarde ( negatieve Feedback) en de waarde komt binnen via de analoge ingang dus instelling 1.
• Om te zorgen dat de regeling stabiel gaat lopen moeten 08-01 (Gain), 08-02 (integratie tijd) en eventueel 08-03 ( Differentiatie tijd) ingesteld worden op de reactie van het systeem. Dit is afhankelijk van het systeem en het vermogen van de compressor.
