Hoe stel ik een compressor regeling in met een MH300 frequentieregelaar

Energiebesparing van een koelcompressor

Door het aansluiten van een frequentieregelaar op een koelcompressor kun je de koelcapaciteit aanpassen aan de koelvraag van het systeem. Hierdoor kan aanzienlijk energie bespaard worden. Door het toerental van de compressor te variëren op basis van de gevraagde koeling,  wordt stabiele systeemdruk gecreëerd. Hierdoor worden ook de onderhoudskosten beperkt.
Doordat met een frequentie regelaar het toerental van de compressor hoger dan de netfrequentie kan worden geregeld, kan in veel gevallen de koelcapaciteit van de compressor worden vergroot met ca. 20 %.

Basis aansluitingen

Hieronder enkele belangrijke instellingen om een Compressor regeling op basis van druk mogelijk te maken.  Het is van belang welke druk sensor wordt toegepast; 0-10volt of 4-20mA en tweedraads of driedraads. Meest voorkomend is 4-20mA in tweedraads uitvoering.

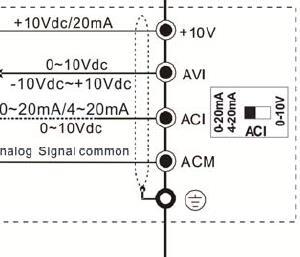

1. Sluit voeding van de sensor aan op +10V en de signaal zijde aan de ACI.

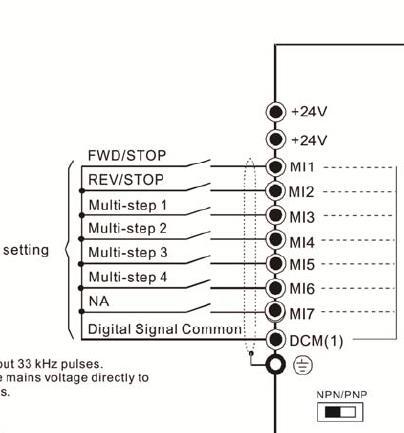

2. Maak een start signaal tussen de DCM en Mi1.

Instellingen

Voor het op druk regelen van een systeem geef je een wenswaarde in waarmee het systeem bepaalt waarop geregeld moet worden. Via de druksensor wordt de werkelijke systeemdruk teruggekoppeld. De frequentieregelaar probeert met het aanpassen van het toerental van de compressor de druk aan te passen aan de wens waarde. De meest gebruikte methode is om de wenswaarde op het display van de drive in te stellen. Omdat de MH300 geen tekst display heeft kun je hier alleen werken in Hz of in %. Bij een druk regeling is het handig om in % te werken. Zet 00-25 op 0021 De waarde F in het display wordt dan % van 0-100.0
Hiermee kun je dan de wensdruk instellen tussen 0-100.0 procent( is 0- max. sensor druk)
Om de sensor waarde in de PID te krijgen moet je parameter 03-01 op 5 zetten( PID feedback)
Om deze waarde te monitoren is het handig om 00-04 op 10 ( PID feedback monitor)in Het User defined display “U” kun je dan de sensor waarde monitoren.
Compressor regeling MH300.docx 14-11-2024 14:15
Compressor regeling met MH300
Copyright by Innomotion Drive Systems BV
Pagina 4 van 4
Valutaweg 8
7051 EA Varsseveld
The Netherlands
+31 315 257 267
www.innomotion.eu
info@innomotion.eu
Verder moet de PID werking worden geactiveerd.(08-00) Bij een compressor wil je dat het toerental toeneemt als de teruggekoppelde waarde lager is dan de wenswaarde ( negatieve Feedback) en de waarde komt binnen via de analoge ingang dus instelling 1
Verder is het voor het systeem van belang dat de regeling stabiel gaat lopen bij afwijking in de sensor waarde. Hiervoor moeten 08-01 (Gain) 08-02 (integratie tijd) en eventueel 08-03( Differentiatie tijd) ingesteld worden op de reactie van het systeem. Dit is geheel afhankelijk van het systeem en het vermogen van de compressor.
