Instelbare klokpulse AS PLC

De AS PLC heeft naast een aantal vaste klokpuls (Puls-Pauze timer) contacten ook twee klokpuls contacten die instelbaar zijn en continu ‘doorlopen’ als de PLC in RUN is. SM409 is een Klokpuls contact die per seconde instelbaar is via SR409 SM410 is een Klokpuls contact die per milliseconde instelbaar is via SR410 De waarde in ‘n’ is de waarde die in SR409 en SR410 wordt ingesteld. Hieronder een voorbeeld hoe dat in een programma er uit kan zien: SM404 10msec. Puls (5msec. Aan en 5 msec. Uit) SM405 100msec. Puls (50 msec. Aan en 50 msec. Uit) SM406 200msec. Puls (100 msec. Aan en 100 msec. Uit) SM407 1 sec. Puls (0,5 sec. Aan en 0,5 sec. Uit) SM408 2 sec. Puls (1 sec. Aan en 1 sec. Uit) SM409 2 x n sec. Puls (n sec. Aan en n sec. Uit) (n is instelbaar in SR409) SM410 2 x n msec. Puls (n msec. Aan en n msec. Uit) (n is instelbaar in SR410)

Schakelklok in AS PLC

In de AS PLC kan eenvoudig een week-schakelklok worden gemaakt met behulp van de WWON instructie. Met deze instructie is het mogelijk om voor Zondag t/m Zaterdag per dag een tijdvak te maken waarbij een uitgang ‘hoog’ is gedurende dit tijdvak. En: Enable ingang S1~S1+6 Starttijd uur S2~S2+6 Starttijd minuut S3~S3+6 Stoptijd uur S4~S4+6 Stoptijd minuut D: Uitgangsbit De WWON instructie vergelijkt de ingestelde waarde van S1 ~ S4 met de interne klok en de uitgang D wordt hoog wanneer de actuele tijd zich binnen het ingestelde tijdvak bevindt. Tabel met overzicht van registers voor Start- en Stoptijd Zondag Maandag Dinsdag Woensdag Donderdag Vrijdag Zaterdag Starttijd uur S1 S1 + 1 S1 + 2 S1 + 3 S1 + 4 S1 + 5 S1 + 6 (D100) (D101) (D102) (D103) (D104) (D105) (D106) Starttijd minuut S2 S2 + 1 S2 + 2 S2 + 3 S2 + 4 S2 + 5 S2 + 6 (D110) (D111) (D112) (D113) (D114) (D115) (D116) Stoptijd Uur S3 S3 + 1 S3 + 2 S3 + 3 S3 + 4 S3 + 5 S3 + 6 (D120) (D121) (D122) (D123) (D124) (D125) (D126) Stoptijd Minuut S4 S4 + 1 S4 + 2 S4 + 3 S4 + 4 S4 + 5 S4 + 6 (D130) (D131) (D132) (D133) (D134) (D135) (D136) (Register tussen haakjes zijn voorbeelden) Voor S1, S2, S3 en S4 wordt voor elk een Array van 7 Words aangemaakt. Hierboven een voorbeeld hoe een programma er uit kan zien. De WWON instructie kan meerdere keren in een programma worden toegepast, maar de uitgang [D] mag maar één keer per instructie gebruikt worden. Dat kan er dan uitzien zoals hieronder getoond. Tot slot is het belangrijk om er uiteraard voor te zorgen dat de juiste datum/tijd in de PLC aanwezig is. Deze tijd kan het eenvoudigst via de Delta HMI gesynchroniseerd worden. (Zie hieronder screenshot DOPSoft / DIAScreen) Printversie

Productoverzicht

PLC/Motion controllers

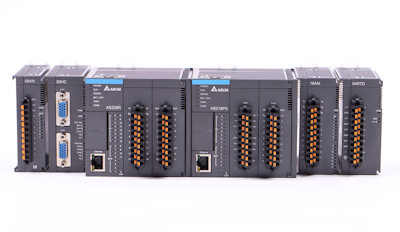

Delta Electronics AS-serie

Delta Electronics AS-serie

Bekijk aanbod

Flexibel en gebruikersvriendelijk - de slimme keuze voor geautomatiseerde besturing

De AS-PLC's zijn hoogwaardige multifunctionele controllers. Met als basis Delta's zelfontwikkelde 32-bits SoC CPU's met hogere uitvoeringssnelheid (40k stappen / ms). De controller ondersteunt max. 32 uitbreidingsmodules of 1.024 in-/uitgangen.
De AS-serie biedt een nauwkeurige positioneerbesturing voor max. 8 assen via het CANopen Motion Network en 6 assen via pulsbesturing ( 200 kHz ). De serie wordt veel gebruikt in geautomatiseerde processen zoals productie, etikettering en verpakking.

De AS-serie controller is uitgerust met CANopen en EtherNet/IP netwerkcommunicatie voor snelle gegevensoverdracht. De professionele (programmeer)software DIADesigner of ISPSoft zorgt voor een snelle hardware- en netwerkconfiguratie met ingebouwde functieblokken voor verschillende toepassingen. Het biedt ook meerlaagse wachtwoordbescherming voor goede systeembeveiliging. De AS-serie heeft een rackless ontwerp en DIN-railklemmen voor snelle verticale installatie van modules.

Delta Electronics AS-serie

Flexibel en gebruikersvriendelijk - de slimme keuze voor geautomatiseerde besturing

Extra informatie over Delta Electronics AS PLC
