Schaal analoge uitgangen in HWCONFIG van de AS PLC

Een analoge uitgang op een PLC-systeem gebruik je om een variabel signaal uit te sturen.

Vaak is dat een 0 ~ 10V of 4 ~ 20mA signaal. Deze spanning of stroom wordt dan meestal gebruikt om een bepaalde actie te bewerkstelligen.

Bijv. een klep die in een bepaalde stand gezet wordt om een luchtstroom(flow) te regelen of een proportioneel ventiel om een bepaalde druk op een hydraulisch systeem in te stellen.

Een analoge module, bv. de AS04DA-A heeft een viertal analoge uitgangen waar m.b.v. een D/A omzetter (Digital to Analog Converter) het digitale signaal wordt omgezet naar een analoge waarde.

Wordt een uitgang van deze module geconfigureerd als 4 ~ 20mA, dan varieert bij een digitale waarde in de PLC  van 0 ~ 32000, deze analoge uitgang van 4 ~ 20mA.

Stel er is een hydraulisch regelsysteem, om een druk tussen 0 en 350 bar te genereren, aangesloten op de analoge uitgang.

Een stroom van 4mA betekent dat de druk 0 bar is en 20mA betekent dat de druk 350 bar is.

Omdat het duidelijker kan zijn om in het programma met drukwaarden te werken i.p.v. een digitale waarde tussen 0 ~ 32000, moet dit omgerekend worden.

Hiervoor gebruik je o.a. de SCLP-instructie in het PLC-programma of je voert

de schalering al in de module uit, zodat direct de gewenste eenheid gestuurd wordt vanuit het PLC-programma.

In HWCONFIG kun je dit doen en hier staat hoe:

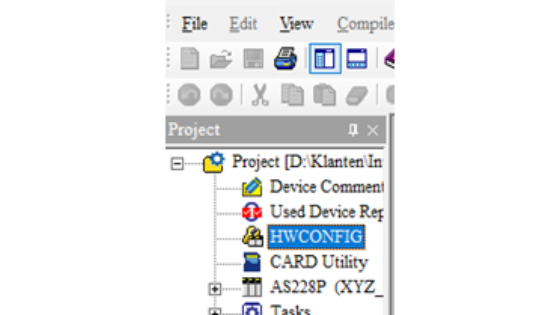

1. Open HWCONFIG

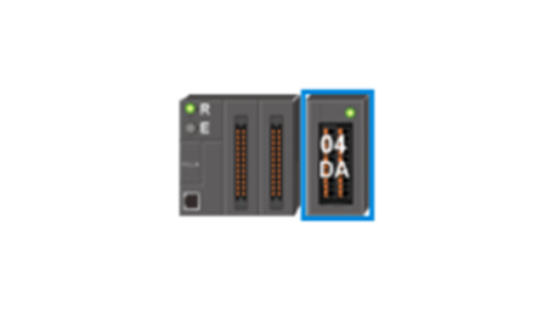

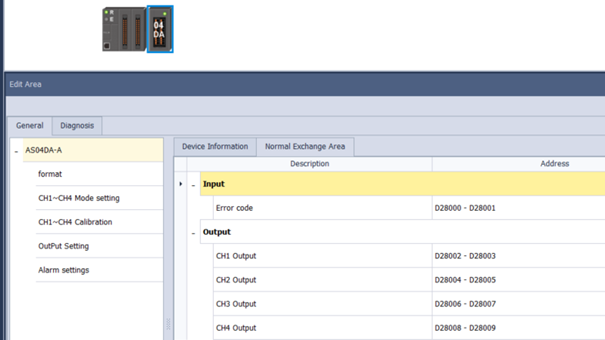

2. Kies de module

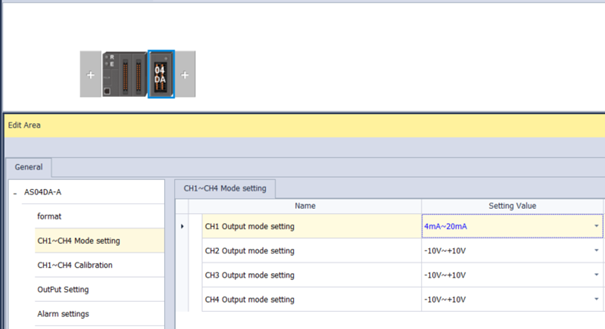

3. Stel bij [Mode setting] de ingang in op de gewenste waarde. (Hier is voor 4 ~ 20mA gekozen)

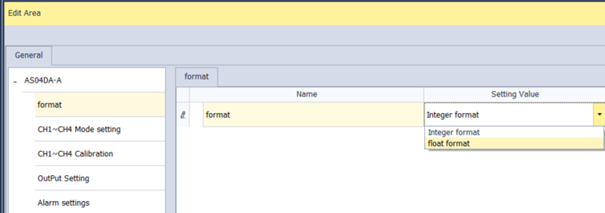

4. Kies het onderdeel [Format]



5. Kies voor het [Float format]

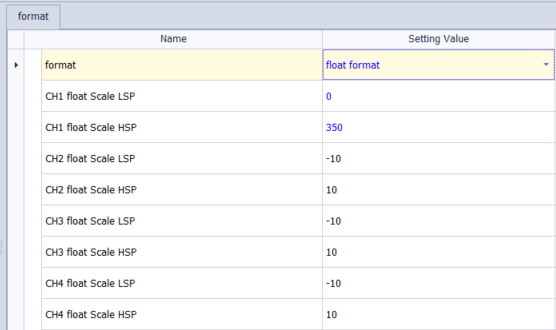

6. Geef bij [LSP]  de ondergrens van de druk in. (De drukwaarde bij 4mA)

   Geef bij [HSP] de bovengrens van de druk in (De drukwaarde bij 20mA)

   De ingevoerde waarden moeten tussen de hieronder getoonde waarden liggen.


   In dit geval gaat het om een druksysteem dat een bereik heeft van 0 ~ 350 bar en vullen we dus 0  en 350 in.

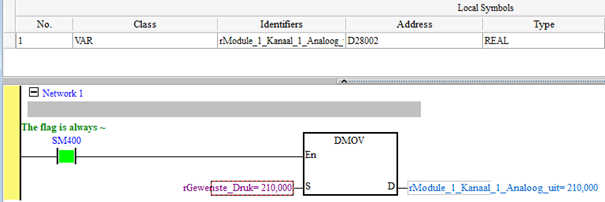

In bovenstaand netwerk wordt de gewenste druk in bar direct naar de analoge uitgangsmodule gestuurd, die het vervolgens omzet naar 13,6 mA.
