Schaal analoge ingangen in HWCONFIG van de AS PLC

Een analoge ingang op een PLC-systeem wordt gebruikt om een variabel signaal in te kunnen lezen.

Vaak is dat een 0 ~ 10V of 4 ~ 20mA signaal, maar kan ook andere bereiken hebben.  Deze spanning of stroom komt dan meestal van een sensor die grootheden als druk, flow enz. meet.

Deze sensoren hebben bv. een 4 ~ 20mA uitgang over het totale meetbereik.

Een analoge module, bv. de AS04AD-A heeft een viertal analoge ingangen waar m.b.v. een A/D omzetter (Analog to Digital Converter) het analoge signaal wordt omgezet naar een digitale waarde.

Wordt een ingang van de module geconfigureerd als 4 ~ 20mA, dan varieert de digitale waarde in deze AS PLC module van 0 ~ 32000 bij een ingangsstroom van 4 ~ 20mA.

Is er een druksensor aangesloten die een bereik heeft van 0 ~ 15 bar (0 ~ 1,5MPa) betekent dit, dat bij een druk van 15 bar een stroom van 20mA wordt uitgestuurd, wat in de PLC dan weer overeenkomt met een waarde 32000.

Omdat een getal van 32000 vaak niet duidelijk is voor een gebruiker, kun je dit omrekenen naar een begrijpelijke waarde van 15bar.

Hiervoor kun je o.a. de SCLP-instructie in het PLC-programma gebruiken of

de schalering al in de module uitvoeren, zodat de meetwaarde direct in de gewenste eenheid uitgelezen wordt.

In HWCONFIG kun je dit doen en hier staat hoe:

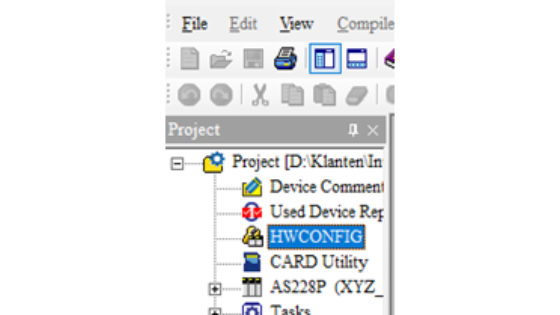

1. Open HWCONFIG

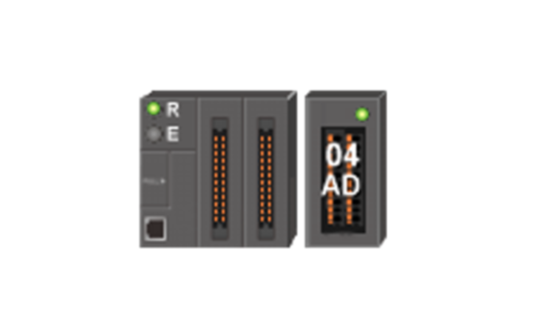

2. Kies de module

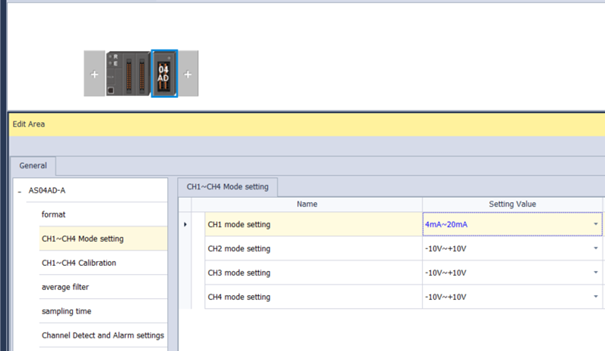

3. Stel bij [Mode setting] de ingang in op de gewenste waarde. (Hier is voor 4 ~ 20mA gekozen)

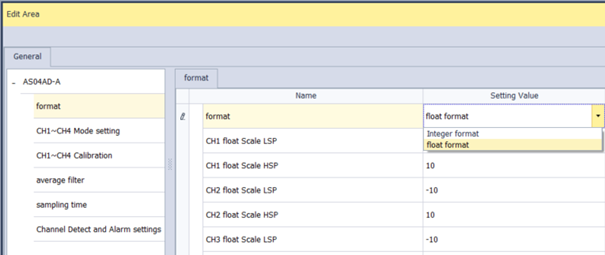

4. Kies het onderdeel [Format]



5. Kies voor het [Float format]

   Hieronder een voorbeeld voor de ingang:

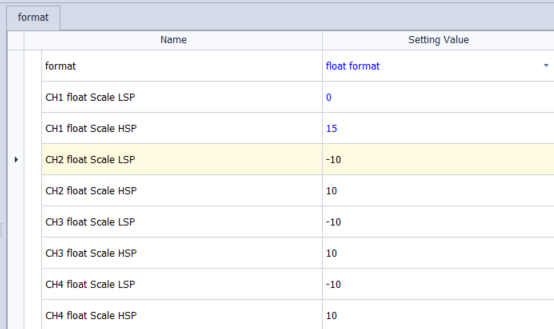

6. Geef bij [LSP]  de ondergrens van de sensor in. (De meetwaarde bij 4mA).
   Geef bij [HSP] de bovengrens van de sensor in (De meetwaarde bij 20mA)
   De ingevoerde waarden moeten tussen de hieronder getoonde waarden liggen.



   Bij de ingang gaat het om een druksensor die een meetbereik heeft van 0 ~ 15 bar en vullen we dus 0  en 15 in.

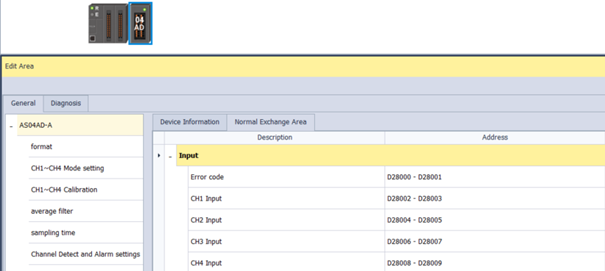

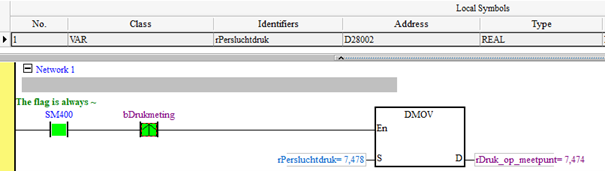

   Hierboven in het voorbeeld geeft de druksensor 12mA af, wat overeenkomt met 7,5 bar, en in het PLC-programma wordt direct deze druk in de juiste eenheid weergegeven in het betreffende register. (Hier D28002 voor kanaal 1 van de eerste module)
