Hoe sluit ik een PTC aan op een MS300?

Veel elektromotoren hebben tegenwoordig een ingebouwde PTC, De weerstand van deze PTC word hoger als de tempratuur van de motor toeneemt. In tegenstelling tot een PT100 kun je niet exact de tempratuur meten. De MS300 heeft een analoge ingang waar de PTC op binnenkomt. Wanneer deze een bepaalde waarde bereikt schakelt deze de motor af of geeft hier een melding van op het display.

Schema

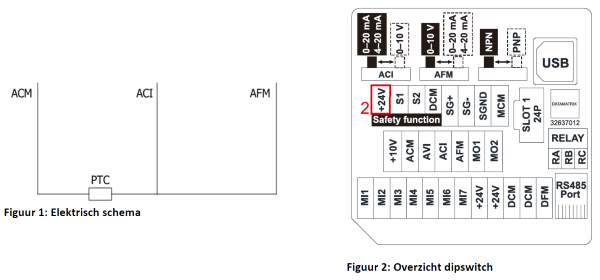

Door Figuur 1: Elektrisch schema aan te sluiten kan de PTC bijna in gebruik worden genomen. Hiervoor moeten nog wat parameters worden verandert. Hierover staat meer beschreven in Parameters.
AFM is de analoge uitgang, ACI is de analoge ingang, ACM is de massa. De AFM Stuurt een constante stroom uit.
Om alles goed werkend te krijgen moeten er 2 dipswitches worden omgezet voor een overzicht zie Figuur 2: Overzicht dipswitch. De dipswitch van ACI moet naar links staan. Dit wil zeggen dat de ACI stroom meet. De dipswitch van de AFM moet naar rechts worden gezet. Dit wil zeggen dat de analoge uitgang een vaste stroom uitstuurt.





*optionele parameter

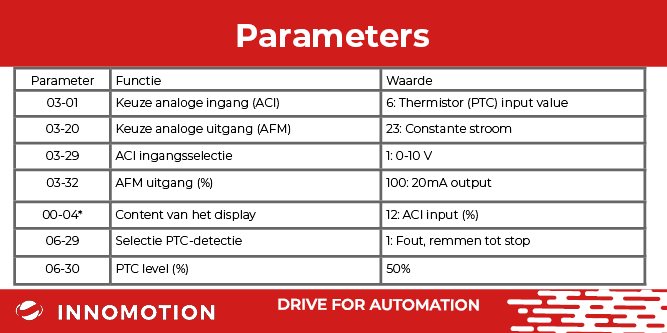

De ACI ingang moet worden ingesteld als PTC ingang. Als de waarde van deze ingang boven parameter 06-30 komt, schakelt de motor af. Of de motor afschakelt is afhankelijk van parameter 06-29.
Om de ingang te monitoren is het mogelijk om deze waarde op het startscherm van de regelaar weer te geven. Dit kun je doen door parameter 00-04 op 12 te zetten. Deze waarde is in procenten.
Het afschakel punt is te verschuiven d.m.v. parameter 06-30. Bij 50% is de buitenkant van de motor ongeveer 75-85 °C.
Door de karakteristiek van de PTC is het verschil tussen 50% en 51% veel groter dan tussen 30% en 35%.
