Kun je de getoonde eenheden op een keypad van de C2000 frequentieregelaar aanpassen?

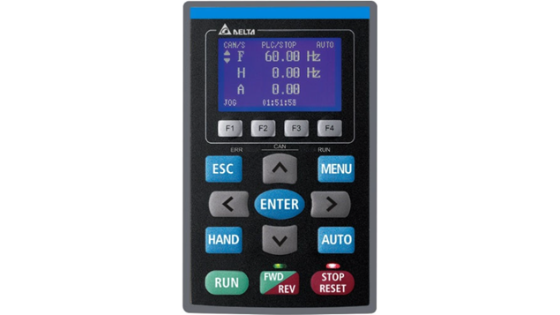

Op het display van het C2000 keypad zijn een aantal variabelen zichtbaar, standaard ingesteld zoals hieronder  [F] gewenste frequentie, [H] uitgestuurde frequentie en [A] Ampères .

Standaard toont variabele [F] de ingestelde frequentie in Hz. Het is mogelijk hier een andere fysieke eenheid weer te geven, bijvoorbeeld:  percentage, druk, rpm, etc.

In parameter 00-25 kies je de gewenste eenheid en de positie van de decimale punt.

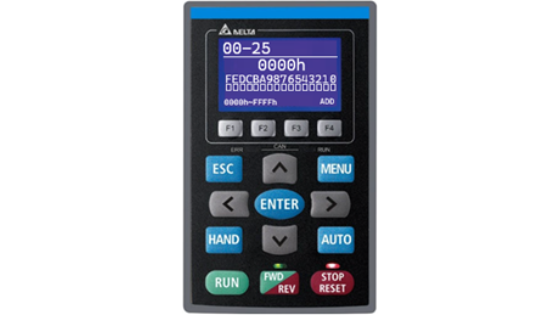

Instelling voor 1e digit (---xh)) van Pr.00-25 is de positie van de decimale punt.

xxx0h: geen decimale punt

xxx1h: één cijfer achter de komma

xxx2h: twee cijfers achter de komma

xxx3h: drie cijfers achter de komma

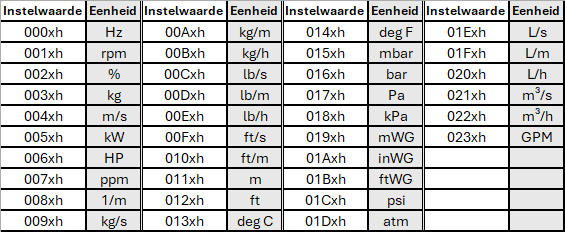

Instelling voor resterende digits van Pr.00-25 is de gewenste eenheid.

Voorbeeld:

Wil je dat de snelheid in procenten met één cijfer achter de komma wordt ingevoerd?

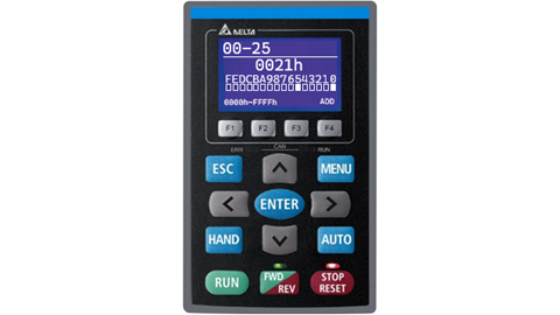

In Pr.00-25 vul je dan 0021h in.

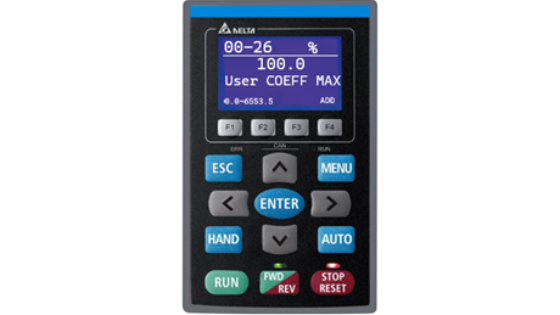

In Pr.00-26 voer je de maximale uitgangswaarde in. Dit is in dit voorbeeld 100,0%

(Deze 100,0% komt overeen met het aantal Hz dat is ingevoerd in Pr.01-00)

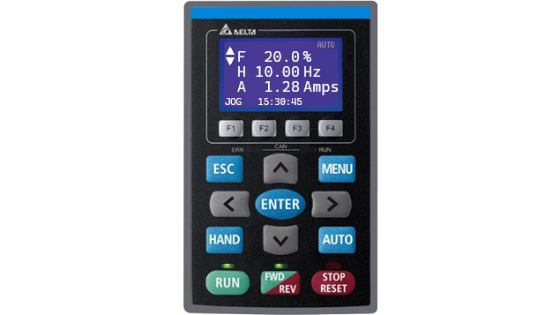

Als in Pr.01-00 de maximale frequentie 50,00 Hz(=100,0%) is, dan stuurt bij een invoer van 20,0% de regelaar 10,00Hz uit.

 Met deze twee parameters is de invoer eenvoudig aan te passen aan de gewenste eenheid.

In een PID drukregelsysteem kan de gewenste druk in [bar] worden ingegeven en de PID-feedback waarde in [bar] op het display worden weergegeven.
