Wie wird ein Encoderstecker demontiert?

Beschreibung der Demontage eines Encodersteckers zur Durchführung durch eine Kabelverschraubung und der anschließenden erneuten Montage.

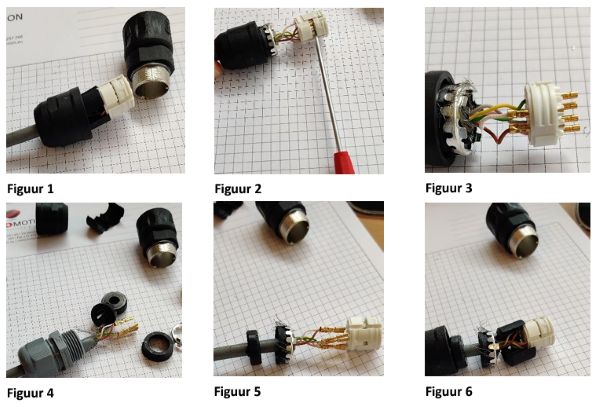

1. Den Stecker aufschrauben.
2. Mit einem kleinen Schraubenzieher vorsichtig die beiden weißen Teile auseinanderdrücken.
3. Dann die Kontaktstifte vorsichtig zurück in die Verriegelung drücken.
4. Alle Steckerteile vom Kabel abnehmen und die Stifte durch die Kabelverschraubung führen.
5. Alle Steckerteile wieder auf das Kabel aufsetzen; zuerst die Hülse und anschließend die Zugentlastung und das Gummiteil. Die Abschirmung wieder um das schwarze Kunststoffteil legen und mit der Krone verriegeln. Die weißen Teile wieder bis zur ersten Verriegelung zusammensetzen. Danach die Stifte wieder in die richtigen Löcher drücken:
   1 – Rosa 2 – Grau 3 – Gelb 4 – Grün 8 – Weiß 9 – Braun.
6. Die weißen Teile in der Verriegelung wieder aneinanderdrücken. Wenn dies nicht möglich ist, zunächst prüfen, ob alle Stifte tief genug eingesteckt wurden.
7. Jetzt den Stecker wieder zusammenschrauben.
